一、产品介绍：

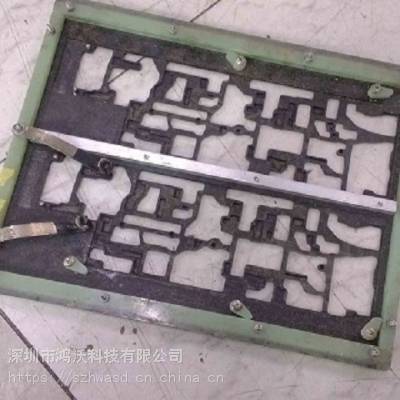

深圳鸿沃过锡炉治具是一种新型的针对SMT加工的PCB治具，适用于在插件料的焊锡面有SMD元件的各种PCB板。我们通常把过锡炉治具分为回流焊过炉治具和波峰焊过炉治具。

主要制作材料：国产或进口玻纤材料、进口铝板 、不锈钢材料、过产或者进口合成石、大理石（添加碳素纤维材料，主要成分大理石）板等。

过锡炉治具特点：

1.支撑薄形基板或软性电路板，尺寸稳定性好

2.使用范围广可用于不规则外型的基板

3.可承载多连板以增加生产率，节约人力及提高工作效率

4.防止基板在回焊时,产生弯曲现。减少因过锡炉而造成的变形。过锡炉治具 鸿沃SMT贴片过锡炉治具 深圳过锡炉治具厂家

二、过锡炉治具制作要点：

、原材料的选择，制作过锡炉治具我们需要用到亚克力板、定位柱、顶针、卡片、引线等这些材料，在制作PCB测试治具的时候，我们需要根据实际的情况选用适当的材料，。测试架中测试针及相关材料的选用对于测试治具的好坏及成本是非常重要的。

其次结构设计要合理，在制作过锡炉治具时，治具的载板/压板避位要合理，在对产品测试时要有相应的保护措施避免损坏测试板。同时治具盒内布局合理，布线和安装控制系统的空间充足。光纤/MIC/SPK/SIM卡模拟插卡位和预留的位置应正确。布局要合理。

第三，定位要准确，设计的过锡炉治具定位要准确，连接器的对接应该畅顺。采用正确的零点校正，测试治具的零点漂移会随着测试条件的变换或者是测试治具的不同而产生改变，所以开路以及短路的零点校正非常必要。所以FCT测试治具都有开路和短路校正的设置。

第四、维护要方便，我们所设计的过锡炉治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。当治具出现断针和老化时可换针维护继续使用。过锡炉治具 鸿沃SMT贴片过锡炉治具 深圳过锡炉治具厂家

三、过锡炉治具的保养：

1要及时清理，过锡炉治具在使用之后原则上要每周清洗一次，而且要下线时清洗一次，防止使用时间太长造成过锡炉治具的边缘上助焊剂太多而不好清洗。影响治具的使用。如有多种治具需要清洗时，需把这些不同型号的治具进行分批清洗，

2、要注意清洗方法：过锡炉治具除了要及时清理之外，它的清洗方法很重要，根据鸿沃科技的多年经验总结出，这样清洗会更***，将过锡炉治具放入超音波清洗机中清洗45-60分钟，清洗频率应不小于40KMZ，这样清洗的治具会更干净的，清洗干净之后应将清洗记录登记在治具保养记录表中，方便下一次的保养。

3、做好分类管理：过锡炉在清洗完之后应检查治具是否出现故障或不良的，有问题的要及时修好然后做好标记，不使用的过锡炉的治具要做好分类保管，并保持干燥和清洁，同时维修和领用都需要按照治具使用规范进行流程图作业。确保治具的使用和保管都符合使用规范的。过锡炉治具 鸿沃SMT贴片过锡炉治具 深圳过锡炉治具厂家

五、深圳鸿沃过锡炉治具厂家介绍：深圳市鸿沃科技有限公司总部位深圳市坪山新区，主要从事电路板测试设备、测试夹具治具、自动化控制软件和设备、FCT测试治具、ATE测试治具、ICT测试治具、过锡炉治具、装配工装治具、治具相关配件，工装夹具、LED治具、FPC治具、治具配件、钣金五金加工、精密零部件等的研发生产和销售。
